специальные ручные приборы с электронным цифровым отсчетом:

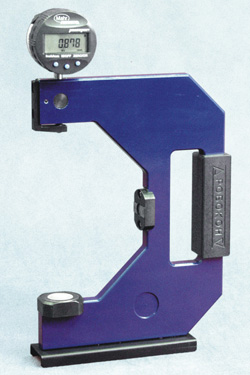

Скоба измерительная - Модель 4150

Скоба измерительная модели 4150-D предназначена для измерения наружного диаметра цилиндрических деталей: колец подшипников, шеек валов, осей и т.п.

Каждый экземпляр скобы выпускается для измерения одного номинального размера "D", оговоренного при заказе, и не подлежит переналадке на другой размер.

Результаты измерения диаметра отображаются в цифровой форме на дисплее электронного цифрового индикатора фирмы "Federal" (США), встроенного в скобу. По желанию потребителя индикатор показывает абсолютное значение диаметра или его отклонение от номинального значения

Настройка скобы производится по стержневой установочной мере (встроенной в корпус скобы) одним нажатием кнопки на цифровом индикаторе.


Прибор сертифицирован: Сертификат Госстандарта РФ № 17335-98 Свидетельство о регистрации в отраслевом реестре средств измерения, допущенных к применению на железнодорожном транспорте № МТ 022.99



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон диаметров контролируемых деталей, мм.: 85.....270
Минимальная ширина контролируемых деталей, мм.: 35
Принцип действия: Сравнение с мерой
Тип индикатора: Индикатор электронно-цифровой EDJ-10402 фирмы "Federal" (США)
Диапазон показаний индикатора, мм. ±1,0
Цена младшего разряда цифрового дисплея, мм. 0,001
Тип батареи цифрового индикатора: GR-2450 (США) или аналогичные
Предельная погрешность скобы, мм. не более:
скобы для контроля диаметра от 85 до 200мм. 0,002+0,5% от величины диапазона измерения.
скобы для контроля диаметра от 200 до 270мм. 0,003+0,5% от величины диапазона измерения.
Габаритные размеры, мм.:
скобы для контроля диаметра 85 мм. 160х40х265
скобы для контроля диаметра 270 мм. 246х40х382
Масса, кг.:
скобы для контроля диаметра 85 мм. 1,1
скобы для контроля диаметра 270 мм. 1,9
