специальные ручные приборы с электронным цифровым отсчетом:

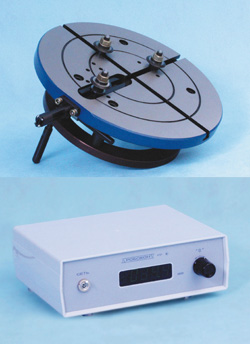

Прибор для измерения диаметра отверстия внутренних колец
подшипников - Модель 4151

Прибор модели 4151 предназначен для измерения внутренних и наружных диаметров в двух сечениях деталей типа колец, с переворотом измеряемой детали.

Прибор перенастраиваемый и позволяет измерять наружные диаметры в диапазоне от 70 до 270мм. и внутренние от 50 до 280мм.

Настройка прибора на размер производится с помощью установочных мер, входящих в комплект поставки.

Результаты измерения отображаются на цифровом дисплее отсчетного устройства в виде отклонения от номинального размера.


Прибор сертифицирован: Сертификат Госстандарта РФ No. 17336-98 Свидетельство о регистрации в отраслевом реестре средств измерения, допущенных к применению на железнодорожном транспорте № МТ 023.99



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон диаметров контролируемых деталей, мм.: Наружный диаметр 70...270
Внутренний диаметр 50...280
Принцип действия: Сравнение с мерой
Тип преобразователя: Индуктивный
Диапазон показаний, мм. ±0,2
Цена младшего разряда цифрового дисплея, мм. 0,001
Напряжение питающего переменного тока, В.: 220
Предельная погрешность прибора, мм. не более: 0,002+0,5% от величины диапазона измерения.
Габаритные размеры, мм.:
Измерительной позиции 310х320х207
Отсчетного устройства 136х254х80
Масса, кг.:
Измерительной позиции 20
Отсчетного устройства 1,5
