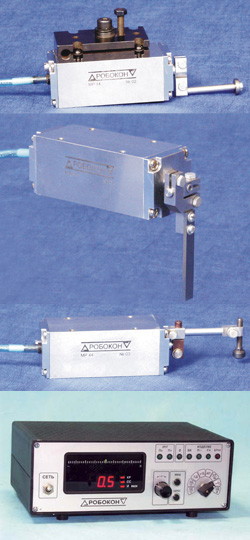

Приборы активного контроля к двухсторонним торцешлифовальным и
плоскошлифовальным станкам - Модель ПКП-11, ПКП-12

Прибор модели ПКП11 и его модификации модели ПКП11-1 и ПКП11-2 предназначены для подналадки двухсторонних торцешлифовальных станков, работающих «на проход» по результатам контроля :

    • Расстояния между торцами обработанных деталей и положения базового шлифовального круга (модель ПКП11);
    • Положения обоих шлифовальных кругов (модель ПКП11-1);
    • Расстояния между торцами детали и отклонения от симметричности расположения торцев относительно жесткой базы при шлифовании в барабане (модель ПКП11-2).

Прибор модели ПКП11В и его модификация ПКП11В-1 предназначены для управления циклом врезного шлифования на двухсторонних торцешлифовальных станках по результатам контроля:

    • Расстояния между торцами обрабатываемой детали и положения базового шлифовального круга (модель ПКП11В);
    • Расстояния от жесткой базы до каждого из обрабатываемых торцев детали при шлифовании в барабане (модель ПКП11В-1).

Приборы ПКП12 и его модификации предназначены для подналадки плоскошлифовальных станков по результатам контроля расстояния от обрабатываемого торца деталей до жесткой базы станка.
Команды на подналадку при применении приборов модели ПКП11, ПКП11-2 и ПКП12 формируются на основе статистических методов обработки результатов измерения, например, как среднеарифметическое значение из результатов измерения «N» последовательно обработанных деталей.





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Принцип измерения : Индуктивный
Метод измерения : Сравнение с мерой
Дискретность отсчета и диапазон показаний поцифровому табло, мм : 0,0005 / ±0,5
Диапазон показаний по линейной штриховой шкале, мм : соответствует полю допуска
(устанавливается при настройке)
Время прохождения контролируемой поверхности детали под измерительными наконечниками, с, не менее: 0,002
Количество управляющих команд 4
Предел допускаемой основной погрешности измерения, мм: 0,001
