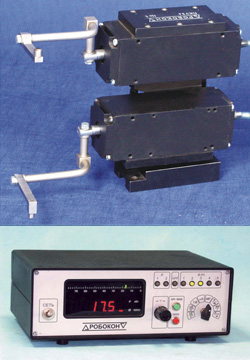

Прибор активного контроля к внутри и круглошлифовальным
станкам - Модель ПКУ126

Прибор модели ПКУ126-1 предназначен для управления циклом шлифования по результатам контроля диаметра обрабатываемой поверхности детали.

Прибор модели ПКУ126М-1 дополнительно оснащен контуром контроля мощности резания с целью управления этапом врезания (переключение с форсированной на черновую подачу) и стабилизации мощности на черновом этапе цикла шлифования.

Приборы применяются при шлифовании деталей, требующих большой величины арретирования измерительных наконечников.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Принцип измерения : индуктивный

Метод измерения : сравнение с мерой

Дискретность отсчета и диапазон показаний по цифровому табло,

мм: 0,0005 (0,001) / 3,0 (от -1,0 до +2,0)

кВт 0,1/20

Цена деления и диапазон показаний по линейной штриховой шкале, мм : 0,002/0,08

Количество управляющих команд :

по контролю диаметра : 5

по контролю мощности : 3

Предел допускаемой погрешности срабатывания управляющих команд,

мм : 0,00015

кВт 0,2

Тип арретирующего устройства
(встроено в корпус головки) пневматический мембранный

Наибольшая величина арретирования измерительных наконечников, мм : 15

Давление сжатого воздуха, подводимого в арретирующее устройство, МПа : 0,3...0,6
