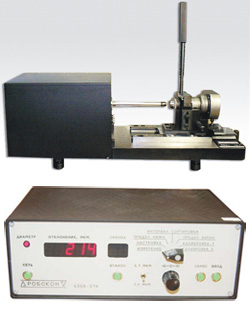

Прибор модели ПР3М предназначен для измерения
диаметра отверстия втулок плунжера секций
распределительных насосов и сортировки их на
размерные группы
Измерение диаметра производится на всей длине
отверстия.
Измерительная головка прибора устанавливается
на специальной плавающей подвеске, благодаря
чему допускаемое отклонение от соосности
контролируемого отверстия и базовой наружной
поверхности детали может достигать 0,25 мм.
Разработана модификация этого прибора мод.
ПР3М-1, позволяющего помимо диаметра
автоматически контролировать отклонение
профиля продольного сечения отверстия
(конусообразность, бочкообразность или
седлообразность).
Прибор поставляется с наладкой на конкретный
диаметр контролируемого отверстия.
В состав наладки входят:
центрирующая оправка, с покрытием твердое
хромирование или армированная твердым
сплавом;
измерительные наконечники с твердосплавными
или алмазными контактными вставками;
установочные меры: «-» и «+».
