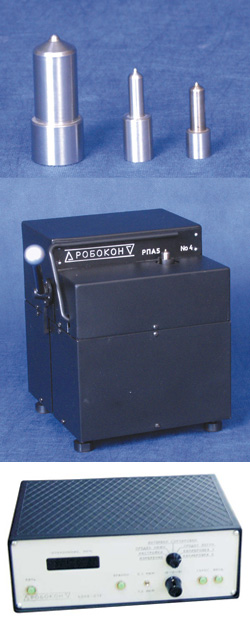

Приборы полуавтоматические для измерения радиального биения запорного
конуса корпуса распылителя - Модели РПА5, РПА6

Приборы моделей РПА5 и РПА6 предназначены для измерения биения запорного конуса корпуса распылителя относительно его центрального отверстия.

Контроль осуществляется автоматически с ручной установкой детали на измерительную позицию. Результаты контроля выводятся на цифровое табло электронного блока прибора.

Прибор поставляется с наладкой для контроля конкретного типоразмера корпуса распылителя.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон контролируемых диаметров, мм :

прибор РПА5 : 4...6

прибор РПА6 : 8...10

Допуск на диаметр центрального отверстия, мм : 0,05

Допуск радиального биения запорного конуса, мм : 0,0025...0,006

Принцип измерения : Индуктивный

Дискретность отсчета, мм : 0,0001

Диапазон показаний , мм : 0,2

Предел допускаемой погрешности измерения радиального биения запорного конуса, мм : 0,0005

Время контроля, с, не более
(без учета времени загрузки - выгрузки детали) : 3
